1.6級多功能試水裝置
作者：江蘇消防檢測設備 來源：http://www.zgyzsfw.com/發布時間：2019-11-18 16:22:21

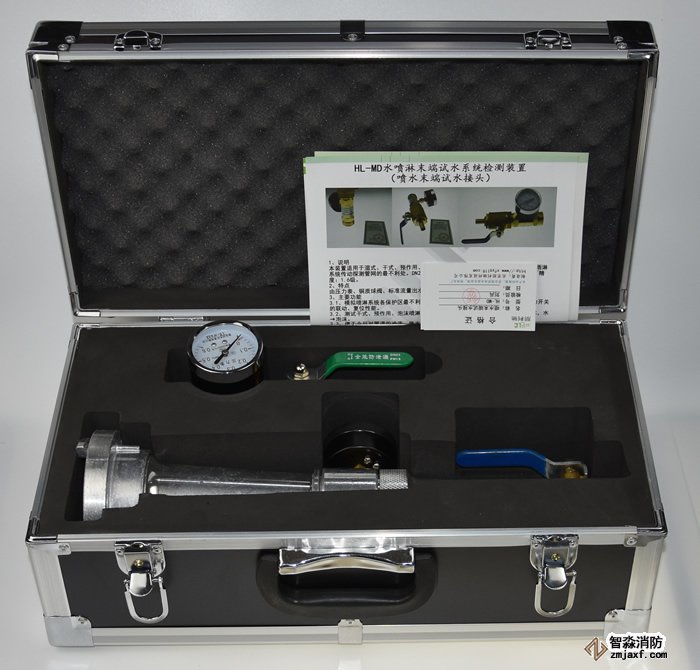

1.6級多功能試水裝置（裝備1.6級精度壓力表，量程1.6MPA）
1.6級多功能試水裝置根據表和裝置不同有以下三種、
一，普通表型1.6級多功能試水裝置（采用市場上最普通1.6級1.6MPA,壓力表，價格便宜，晚換表）
二，標準表型一型1.6級多功能試水裝置（是2014年消防局為了便宜方便，讓定制的標準消防壓力表，1.6級1.6MPA，精度高，方便使用）
三，標準表型二型1.6級多功能試水裝置（是2014年消防局為了便宜方便，讓定制的標準消防壓力表，1.6級1.6MPA，精度高，方便使用）
根據<<中華人民共和國公共安全行業標準>>GA1157-2014,配備了32項產品,其中15項產品為本單位設計,所配備的產品都是先進性能最為可靠.適合于消防檢測單位和消防維護保養單位使用.
產品優勢：
1、符合現行標準（消火栓靜水壓力不應大于0.8MPa，起泵后出水壓力不應大于0.5PMa。末端噴淋不利點處噴頭工作壓力不應小于4.9*104 Pa）；
2、可對接水噴淋試水末端內絲;
3、可對接水噴淋試水末端外絲;
4、噴淋排水寶塔可管連接直接排入下水管道，更具人性化；
5、噴淋排水寶塔口徑DN10、水槍閥門口徑DN19、變徑口徑DN50與規范要求相同，可模仿啟動時的運行狀態；
6、對配件任意組合就可完成所有的消防試水裝置；
7、可選配DN50入水變徑；
8、外包裝為鋁合金工具箱；
主要性能參數：
1.多功能型；
2.消火栓槍公稱通徑：DN65mm (DN50mm選配）;
3.消火栓槍出水口通徑：DN19mm(DN50mm為DN16mm）;
4.噴淋試水出口通徑：DN10mm;
5.噴淋試水進口通徑：DN25mm;
3.消火栓壓力表量程：0~1.6Mpa，精度1.6級;
4.水噴淋壓力表量程：0~0.6Mpa，精度1.6級；
組成:
壓力表 閥門 噴淋排水寶塔 接頭 水槍
DN50－DN65變徑（選配）
消火栓槍試水使用方法
1.消火栓栓口靜水壓的測量
（1）連接消火栓試水裝置。將圖1、圖6連接。
（2)將試水檢測裝置連接到消火栓栓口；
(3)關閉試水檢測裝置出水閥門；
(4)緩慢打開消火栓閥門，壓力表所顯示的水壓為消火栓栓口的靜水壓；
(5)測量完成后，關閉消火栓閥門。
2.消火栓栓口出水壓力的測量。
(1)將水帶一端連接到消火栓栓口；
(2)將水帶另一端接到試水檢測裝置的進口（DN50mm需要選配變徑圖5，和消火栓槍出水口通徑圖4）；
(3)打開試水檢測裝置出水閥門；
(4)打開消火栓閥門放水，此時不應壓折水帶，壓力表顯示的水壓即為消火栓栓口的出水壓力。
3、校核水槍充實水柱。
消火栓栓口連接水帶連接試水裝置，打開消火栓閥門放水，此時水槍充實水柱與試水裝置上的壓力表顯示的栓口出水壓力對應關系見附表2.
末端水噴淋試水 使用方法
（1）連接末端水噴淋試水裝置。將圖1、圖2、圖3連接。
（2）將帶有壓力表一側連接到水噴淋末端（如末端為外絲可直接與本裝置連接，如末端為內絲需安裝變絲）；
（3）閥門另一側安裝噴淋排水寶塔；
（4）關閉試水裝置閥門可顯示靜水壓力；（5）.打開試水裝置閥門可觀察噴淋消防泵供水時不利點噴頭的工作壓力、報警閥動作、壓力開關動作、水流指示器動作、消防水泵啟動等功能。
附表1
附表2
